Броньований кабель PLTC/ITC — це кабель польової шини, який використовується в комунікаційних мережах автоматизації промислових процесів, підтримує мережі Fieldbus або PROFIBUS PA для підключення датчиків до систем керування. Він підходить для заміни традиційної аналогової передачі сигналу 4-20 мА в системах промислової автоматизації, з одним каналом, що підтримує приблизно до 32 вузлів датчика/виконавчого механізму. Це дозволяє передавати дані на великі відстані (максимальна теоретична відстань приблизно 1900 м).
застосування
Броньовані кабелі Fieldbus/Profibus PA PLTC/ITC
Кабелі PLTC/ITC широко використовуються в таких галузях, як нафтогазова, хімічна обробка, виробництво електроенергії, фармацевтика, очищення води та промислове виробництво. Типові застосування включають підключення польових приладів, таких як датчики тиску, датчики температури, витратоміри та позиціонери клапанів до систем керування PLC або DCS. Їхня броньована конструкція робить їх ідеальними для встановлення в лотках, трубах, відкритих і прямих похованнях, особливо в суворих промислових середовищах-з високим ризиком.
Доступні кілька варіантів
Опції броньованого кабелю PLTC/ITC

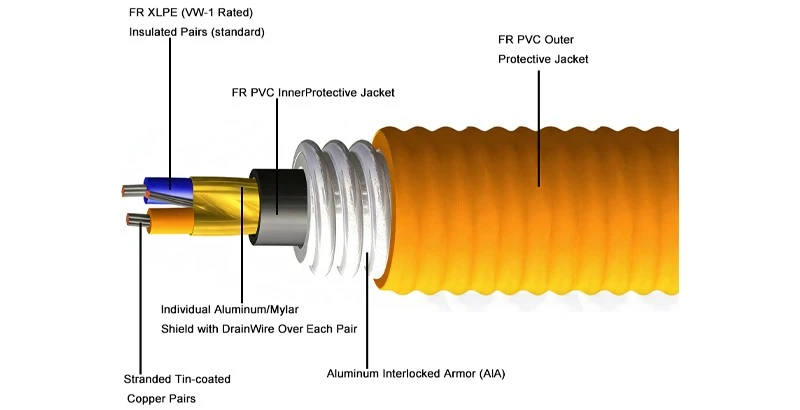

1. Тип броні:
• Стандартна алюмінієва блокована броня AIA
• Додаткова сталева блокована броня SIA
2. Різноманітні варіанти зовнішньої оболонки:
• Контрастні або стандартні кольори (фіолетовий – Profibus, оранжевий – Fieldbus)
• Синя оболонка (для іскробезпечних застосувань)
• Доступні матеріали LSZH, CPE та інші
Атестація
Броньовані кабелі fieldbus/PROFIBUS PA 300V, що відповідають стандартам UL PLTC/ITC, виробляються відповідно до багатьох міжнародних стандартів безпеки та продуктивності. Кабелі сертифіковані UL і доступні в моделях PLTC (кабель обмеження потужності) і ITC (кабель інструментального лотка), які підходять для прокладання промислових кабелів управління та контрольно-вимірювальних приладів у кабельних лотках. Ці кабелі відповідають вимогам UL 1685/FT4 щодо випробування вогнестійкості вертикального лотка, забезпечуючи підвищену пожежну безпеку. Крім того, вони відповідають відповідним специфікаціям фізичного рівня польової шини та повністю сумісні з системами PROFIBUS PA. Додаткові конфігурації також доступні для застосувань, які вимагають стійкості до ультрафіолетового випромінювання, прямого закопування або іскробезпечної установки.
пакет
пакет
Інструментальні кабелі PLTC/ITC поставляються в трьох стандартних варіантах упаковки: згорнуті, дерев’яні котушки та великі дерев’яні котушки. Також доступна індивідуальна упаковка.
Виробнича лінія
Greater Wire є професійним виробником кабелів PLTC/ITC UL, що пропонує не лише стандартні моделі, але й можливості надзвичайно гнучкого структурного проектування. Наша фабрика може виробляти одно-парні, багато-парні, три-жильні, багато-жильні, повністю екрановані або скручені-парні екрановані кабелі PLTC/ITC, що підтримують різні конфігурації, включаючи броню AIA, екранування з алюмінієвої стрічки та екранування з опліткою з лудженої міді. Ця структурна універсальність дозволяє нам задовольнити потреби застосування різноманітних систем промислової автоматизації, управління процесами та польових контрольно-вимірювальних систем.
Професійна технічна команда
Наші спеціалісти мають систематичне розуміння технічних вимог UL щодо кабелів-обмеження потужності та кабелів лотків для інструментів.
Гарантія якості
Кожна партія продукції проходить випробування опору провідника, випробування на витримку напруги, випробування ефективності ізоляції та випробування на вогнестійкість перед тим, як залишити фабрику.
50,000M²
Фабрика
Площа
30+Роки
виробництво
Досвід
50+Порції
Продукт
Сертифікати
80+Країни
Експорт
Досвід
послуги, які ми пропонуємо
Повний сервісний супровід процесу
Greater Wire пропонує комплексну підтримку протягом усього циклу проекту - від вибору кабелю та налаштування до технічних консультацій, координації логістики та після-технічної допомоги.
Знайомі зі стандартами місцевого ринку
Компанія Greater Wire знайома зі стандартами та вимогами до проектів основних міжнародних ринків, таких як Північна Америка та Латинська Америка. Ми надаємо підрядникам відповідну продукцію, необхідні сертифікати та підтримку проектної документації.
Відповідь служби 7×24 години
Ми розуміємо важливість оперативності. Ось чому наша служба обслуговування доступна цілодобово та без вихідних, щоб підтримати ваші потреби в кабельному проекті, забезпечуючи-зв’язок у реальному часі та швидкі рішення для забезпечення безперебійної роботи.
Універсальний-досвід покупок
Ми пропонуємо-універсальне рішення для постачання проводів і кабелів -, пропонуючи консультації щодо продуктів, підтримку зразків, сертифікаційні документи, планування логістики та-супровід-після продажу- - безпроблемний-досвід для кожного клієнта.
Популярні Мітки: fieldbus/profibus pa ul тип pltc / itc броньований кабель 300 В, Китай fieldbus/profibus pa ul тип pltc / itc броньований кабель 300 в виробники, постачальники, фабрика
| КІЛЬКІСТЬ ПАР | ДИРИГЕНТ РОЗМІР |
OD ЗАВЕРШЕНИЙ ВНУТРІШНЯ КУРТКА |
НОРМАЛЬНІ ДІАМЕТРИ | ВАГА КАБЕЛЮ | МАКСИМАЛЬНЕ ТЯГНЕННЯ НАПРУЖЕННЯ (ВИДИГАЮЧИ ОЧІ) |
МІН. ЗГИН РАДІУС (ТЯГА) |
|
| НАД БРОНЮ | ОБЩИЙ КАБЕЛЬ | ||||||
| (AWG/kcmil) | (дюйми/мм) | (дюйми/мм) | (дюйми/мм) | (фунтів/1000 футів) (кг/ км) |
(фунт/кг) | (дюйми/мм) | |
| 1 | 16 | 0.357/9.1 | 0.597/15.2 | 0.709/18.0 | 202/301 | 41/19 | 12.8/324 |
| 2 | 16 | 0.557/14.2 | 0.797 /20.3 | 0.909 /23.1 | 337/502 | 82/37 | 16.4/416 |
| 4 | 16 | 0.672 /17.1 | 0.912/23.2 | 1.024/26.0 | 446/663 | 165/75 | 18.4/468 |
| 6 | 16 | 0.807 /20.5 | 1.011 /25.7 | 1.123 /28.5 | 571/850 | 247/112 | 20.2/513 |
| 8 | 16 | 0.877 /22.3 | 1.081/27.5 | 1.193 /30.3 | 668/994 | 330/150 | 21.5/545 |
| 12 | 16 | 1.092 /27.7 | 1.296/32.9 | 1.408/35.8 | 917/1365 | 494/224 | 25.3/644 |
| 16 | 16 | 1.220/31.0 | 1.424/36.2 | 1.536/39.0 | 1104/1643 | 659/299 | 27.6/702 |
| 24 | 16 | 1.541/39.1 | 1.745 /44.3 | 1.877/47.7 | 1595/2373 | 989/449 | 33.8/858 |
| 1 | 18 | 0.313/8.0 | 0.553/14.1 | 0.665/16.9 | 176/261 | 26/12 | 12/304 |
| 2 | 18 | 0.485 /12.3 | 0.725 /18.4 | 0.837 /21.3 | 281/418 | 52/24 | 15.1/383 |
| 4 | 18 | 0.564/14.3 | 0.804/20.4 | 0.916/23.3 | 346/515 | 104/47 | 16.5/419 |
| 6 | 18 | 0.696 /17.7 | 0.936/23.8 | 1.048/26.6 | 458/681 | 156/71 | 18.9/479 |
| 8 | 18 | 0.754/19.2 | 0.994/25.3 | 1.106/28.1 | 526/783 | 208/94 | 19.9/506 |
| 12 | 18 | 0.937/23.8 | 1.141/29.0 | 1.253/31.8 | 698/1039 | 312/142 | 22.6/573 |
| 16 | 18 | 1.102/28.0 | 1.306/33.2 | 1.418/36.0 | 906/1348 | 468/212 | 25.5/648 |
| 24 | 18 | 1.315 /33.4 | 1.519/38.6 | 1.631/41.4 | 1158 /1723 | 624/283 | 29.4/746 |
