Провід THHN (термопластичний високотемпературний нейлон з покриттям) є широко використовуваним типом електричного кабелю, який цінується за його довговічність, гнучкість і високу продуктивність у різних застосуваннях. Незалежно від того, чи маєте ви справу з електропроводкою в житлових приміщеннях, промисловими установками чи комерційними установками, розуміння робочих характеристик дроту THHN має вирішальне значення для забезпечення безпечної та ефективної електричної системи. Однією з ключових характеристик, яка відіграє важливу роль у зручності використання дроту, є діапазон робочих температур. У цій статті ми дослідимо діапазон робочих температур дроту THHN, як він розроблений для роботи в екстремальних умовах і чому цей фактор є важливим при виборі відповідного кабелю для ваших потреб.
Що таке дріт THHN?
Перш ніж заглиблюватися в специфіку діапазону робочих температур, важливо розібратися, що таке провід THHN і його основні характеристики.

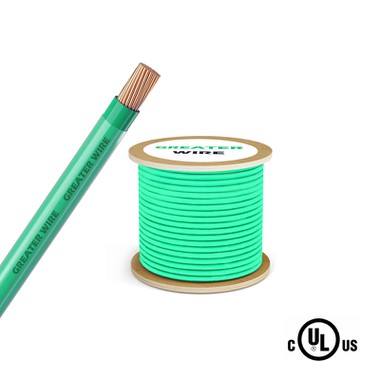

Провід THHN – це тип термопластичного дроту, який має зовнішнє нейлонове покриття та внутрішню ПВХ-ізоляцію. Ця комбінація забезпечує чудову електроізоляцію, термостійкість і механічний захист, що робить її придатною для широкого спектру застосувань. Термін THHN означає Thermoplastic High Heat-resistant Nylon Coated.
Ось ключові характеристики дроту THHN:
Провідники: зазвичай використовують мідні або алюмінієві провідники. Перевага віддається міді через її чудову електропровідність, але алюміній також можна використовувати для проводів більшого калібру, особливо для передачі електроенергії на великі відстані.
Ізоляція: Внутрішня ізоляція виготовлена з ПВХ (полівінілхлориду), який призначений для захисту провідника від короткого замикання та пошкодження навколишнього середовища.
Зовнішнє покриття: Зовнішнє покриття дроту зроблено з нейлону, який забезпечує додатковий механічний захист і підвищує його стійкість до стирання.
Номінальна напруга: Дріт THHN розрахований на 600 вольт, що підходить для більшості житлових, комерційних і промислових застосувань.
Діапазон робочих температур кабелю THHN
Діапазон робочих температур дроту відноситься до мінімальних і максимальних температур, при яких кабель може безпечно працювати без погіршення своїх характеристик або безпеки. У випадку дроту THHN температурний діапазон має вирішальне значення, оскільки він впливає на те, наскільки добре дріт може витримувати електричний струм за різних умов навколишнього середовища.
1. Максимальна температура
Максимальна робоча температура дроту THHN становить 90 градусів (194 градуси F) у сухих місцях. Це означає, що в сухому вентильованому середовищі дріт THHN може витримувати температуру до 90 градусів без будь-якого ризику пошкодження його ізоляції або провідника.
Сухі локації: це зони, де дріт не піддається впливу вологи чи води. Звичайне встановлення включає в себе електричні кабелі, щити та інші середовища з низькою вологістю.
У вологих місцях максимальна температура знижується до 75 градусів (167 градусів F). Вологі місця – це місця, де дріт піддається впливу вологи або води, наприклад, надворі, підвали або місця з високою вологістю.
2. Мінімальна температура
Хоча дріт THHN призначений для роботи з високими температурами, він також добре працює при низьких температурах. Мінімальна робоча температура для дроту THHN зазвичай становить близько -20 градусів (-4 градусів F). Це дозволяє дроту залишатися гнучким і функціональним у середовищах з більш холодним кліматом, що робить його придатним для встановлення в більш холодних регіонах або областях із значними коливаннями температури.
Фактори, що впливають на температурний діапазон дроту THHN
Кілька факторів можуть впливати на температурний діапазон дроту THHN і здатність ефективно працювати в екстремальних умовах:
1. Тип ізоляції
Вид ізоляції, яка використовується на дроті, істотно впливає на його термостійкість. Провід THHN має поєднання ПВХ ізоляції та нейлонового покриття. ПВХ-ізоляція забезпечує основний електричний захист і здатна витримувати високі температури до 90 градусів у сухих умовах. Нейлонове покриття, яке забезпечує стійкість до стирання, також сприяє здатності дроту витримувати високі температури без погіршення якості.
2. Екологічні умови
Умови навколишнього середовища — сухі, вологі або під впливом хімічних речовин — впливають на температурний діапазон дроту. Провід THHN призначений в основному для сухого середовища, але при використанні у вологих місцях температурний рейтинг знижується, оскільки ізоляційний матеріал менш ефективний під впливом води. Крім того, екстремальні зовнішні умови, такі як пряме сонячне світло або коливання температури, також можуть вплинути на продуктивність дроту та зменшити термін його служби.
3. Напруги та струмові навантаження
Електричне навантаження, яке несе дріт THHN, також відіграє певну роль у визначенні його здатності витримувати нагрівання. Коли струм проходить по дроту, опір виділяє тепло. Вищі навантаження струму призведуть до підвищення температури дроту, що може спричинити перегрів, якщо дріт не відповідає навантаженню. Щоб уникнути перевищення температурних обмежень, важливо відповідати калібру та номінальній напрузі дроту вимогам до потужності системи.
4. Тривалість використання при високих температурах
Хоча провід THHN може витримувати високі температури до 90 градусів у сухих умовах, важливо зазначити, що тривалий вплив цих температур може призвести до погіршення ізоляції. Це особливо важливо для промислових застосувань, де дроти можуть перебувати під навантаженням протягом тривалого часу.
Чому температурний діапазон важливий?
Розуміння діапазону робочих температур дроту THHN має вирішальне значення при виборі кабелів для конкретних електричних застосувань. Якщо дріт працює поза межами температури, може виникнути кілька проблем, зокрема:
1. Пробій ізоляції
Перевищення максимально допустимої температури проводу THHN може призвести до руйнування ПВХ ізоляції. Коли це станеться, ізоляція може стати крихкою, тріснути або деформуватися, потенційно оголюючи провідник і призводячи до електричного замикання або несправності.
2. Підвищений ризик пожежі
Надмірне нагрівання дроту може збільшити ризик виникнення пожежі. Перегріті дроти, швидше за все, запалять навколишні матеріали, що призведе до електричних пожеж. Тому дотримання рекомендованих температурних обмежень є життєво важливим для забезпечення безпечних електричних операцій.
3. Зменшений термін служби дроту
Тривалий вплив температур вище номінального максимуму може значно скоротити термін служби дроту. Навіть якщо дріт не вийде з ладу відразу, постійне використання при надто високих температурах поступово послабить ізоляцію та провідник, що знизить загальну довговічність і надійність проводу.
4. Перегрів електричних систем
Якщо дріт не може ефективно розсіювати тепло через надмірні температури, вся електрична система може стати неефективною або навіть вийти з ладу. Перегрів може пошкодити інші компоненти, підключені до дроту, такі як трансформатори, двигуни та електричні панелі, що призведе до дорогого ремонту або заміни.
Застосування кабелю THHN
Враховуючи температурну стійкість, гнучкість і довговічність, провід THHN використовується в широкому спектрі електричних застосувань, включаючи:
1. Житлова електропроводка
У будинках дріт THHN зазвичай використовується для електричних ланцюгів, освітлення та електропроводки приладів. Його висока термостійкість гарантує, що він може безпечно справлятися з електричними потребами побутових систем, особливо в колах зі значним навантаженням.
2. Комерційна та промислова електропроводка
Дріт THHN часто використовується в комерційних і промислових середовищах, де температура може коливатися і де потрібні високі електричні навантаження. Стійкість дроту до стирання та термостійкість роблять його ідеальним для використання в промислових машинах, фабричному обладнанні та панелях керування.
3. Системи трубопроводів
У системах трубопроводів дріт THHN використовується для прокладки електричних ліній в металевих і неметалевих трубопроводах. Здатність дроту витримувати нагрівання та його механічний захист роблять його хорошим вибором для монтажу на основі труб, де дріт захищений від зовнішніх елементів, але повинен працювати безпечно всередині.
4. Розподіл потужності
У системах розподілу електроенергії дріт THHN використовується для передачі електроенергії на великі відстані. Його значення напруги та температури дозволяють йому пропускати значний струм, забезпечуючи при цьому дріт, який залишається функціональним у різних умовах навколишнього середовища.
