1: Огляд кабелю UF
UF cable (Underground Feeder Cable) is a cable specially designed for underground environment. It is often used in power supply systems and needs to be buried underground without additional pipes or protective shells. UF wire is characterized by water resistance, corrosion resistance, and high temperature resistance. It is suitable for use in humid environments, especially in occasions where power is supplied to на відкритому повітрі або підпілля .
1.1 Склад UF Wire
Провід UF зазвичай складається з таких частин:
Провідник: провідник кабелю UF зазвичай виготовляється з міді або алюмінію . кабель мідного провідника має хорошу провідність, тоді як алюмінієвий провідник легший і відносно дешевший . провідник кабелю використовується для проведення струму .
Ізоляційний шар: Щоб уникнути витоку струму, провідник кабелю обгортається ізоляційним шаром . Ці ізоляційні матеріали можуть ефективно запобігти коротких схем між провідниками та захистити кабель від зовнішніх електричних перешкод .
Sheath layer: The outer protective material of UF cable is usually made of polyvinyl chloride (PVC) or other plastic materials, which is used for waterproofing, corrosion resistance, UV resistance and chemical erosion resistance. The sheath is the key to the long-term and stable operation of UF cable in underground environment.
1.2 Сценарії застосування кабелю UF
Основне використання кабельного проводу UF знаходиться в підземних живленнях, включаючи такі аспекти:
Домашня живлення: Кабелі UF часто використовуються для підземного живлення в будинках, особливо зовнішньому освітленні, системах зрошення саду тощо .
Сільськогосподарське обладнання живлення: У сільському господарстві UF Wire забезпечує живлення для зрошувальних систем, електроінструментів та іншого сільськогосподарського обладнання з високою надійністю .
Енергетичні системи в комерційних будівлях: У комерційних будівлях кабелі UF також можуть використовуватися для підземної передачі електроенергії для забезпечення живлення для освітлення, безпеки, систем управління тощо .
1.3 Характеристики UF Wire
Водна стійкість: UF Wire має сильну водостійкість і може протистояти зануренню у вологих підземних умовах .
Корозійна стійкість: його зовнішня оболонка дозволяє UF кабелям протистояти ерозії хімікатами та солями в ґрунті .
Висока міцність: Кабель UF може витримувати сильне тиск підземного ґрунту, особливо в районах з нестабільними або нерегулярними умовами ґрунту .

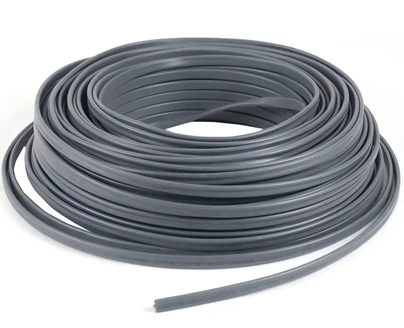

2: Огляд кабелю UF-B
Кабель UF-Bє варіантом кабелю UF, основна різниця полягає в її стандартах та діапазоні додатків . UF-B Wire також підходить для підземної передачі живлення, але він має більш високу міцність і додатковий захист, і відповідає більш суворим стандартам безпеки ., UF-B провід часто вважається покращеною версією UF Cable.}}}}}
2.1 Склад кабелю UF-B
Склад кабелю UF-B схожий на склад UF, але його матеріали та дизайн дещо відрізняються:
Провідник: Провідник кабелю UF-B зазвичай виготовляється з міді або алюмінію, а вибір провідника в основному ґрунтується на міркуванні по потужності та витратах .
Ізоляційний шар: Ізоляційний шар UF-B дроту використовує подібні матеріали, як UF-кабель, такі як високоміцні матеріали, такі як ПВХ, для забезпечення стабільності кабелю в суворих середовищах .
Шар оболонки: Зовнішня оболонка кабелю UF-B зазвичай використовує більш міцні матеріали, такі як ПВХ або поліетилен, які мають сильну стійкість до погоди та УФ-стійкість, що дозволяє йому стабільно працювати, коли піддається впливу сонячного світла або вологого середовища .
2.2 Сценарії застосування кабелю UF-B
Кабелі UF-B в основному використовуються в деяких живленнях з більш високими вимогами, особливо тих, які потребують більш високих рівнів захисту та більш тривалого терміну служби .. Її сценарії застосування включають:
Будівництво живлення: кабелі UF-B можуть використовуватися для живлення всередині та зовнішніх будівель, особливо в областях, які потребують довгострокового поховання .
Сільськогосподарські програми: Прямий кабель для поховань UF-B широко використовується в сільському господарстві в підземних зрошувальних системах, фермерському електропостачанні та інших полях .
Муніципальні засоби: Прямий кабель для поховання UF-B може використовуватися для енергетичного обладнання, такого як ліхтарі міських вуличних та систем дорожнього сигналу .
2.3 Характеристики кабелю UF-B
Більш стійкість до корозії: порівняно з кабелем UF,Кабель UF-Bдріт мав значно покращений корозійний стійкість . його зовнішня оболонка має більш високу резистентність до корозії і може краще протистояти ерозії за факторами навколишнього середовища, такими як сіль, кислота та луг .
Висока та низька температурна стійкість: Конструкція кабелів UF-B враховує вплив змін температури і може підтримувати стабільність у екстремальних або низьких температурних середовищах .
Більш сильна стійкість до стиснення: Зовнішня оболонка кабелю UF-B призначена для того, щоб бути сильнішою і краще протистояти тиску та стисненню підземного ґрунту, особливо в поганих умовах ґрунту або неправильній конструкції .
3: Основні відмінності між UF та UF-B кабелями
Хоча кабелі UF та UF-B схожі за зовнішнім виглядом та базовою структурою, між ними існують деякі суттєві відмінності, які визначають їх різні показники та використання в практичних додатках .
3.1 Стандарти та сертифікати
Кабель UF: Основний провід електричного дроту UF-B зазвичай відповідає стандартам, такими як UL83 або UL 44.
Кабель UF-B: Кабель UF-B повинен відповідати більш суворим стандартам, такими як UL493 під час виробничого процесу, особливо з точки зору стійкості до корозії, стійкості до тиску, високої температурної стійкості та інших аспектів .
3.2 Опір тиску та механічна міцність
Кабель UF: UF кабель має відносно слабку стійкість до тиску і підходить для середовищ з хорошими умовами ґрунту ., його конструкція враховує зміни вологості та температури в підземних середовищах, але він не спеціально зміцнюється для високого тиску або механічного шоку .
Кабель UF-B: Кабель UF-B має значно покращений опір тиску, особливо для середовищ з м'яким ґрунтом або сильним механічним тиском . його додатковий захисний шар дозволяє йому витримати більший зовнішній тиск .
3.3 Глибина установки та сфера застосування
Кабель UF: Відповідно до вимог до встановлення, кабель UF зазвичай закопується на глибині близько 24 дюймів (близько 61 см), що підходить для середовищ без високої напруги або екстремальних умов .
Кабель UF-B: Глибина встановлення електричного проводу UF B, як правило, необхідна для глибшого, і вона підходить для більш складних і вимогливих місць, особливо коли йому потрібно протистояти сильному механічному тиску або хімічній ерозії . кабелі UF-B більш підходящим .}}
