У фотоелектричних електростанціях кабелі є критично важливими компонентами, що забезпечують стабільну передачу електроенергії. Фотоелектричні кабелі UL 4703 стали найкращим вибором у фотоелектричних системах завдяки їхній чудовій стійкості до високих-температур, стійкості до ультрафіолетового випромінювання, стійкості до погодних умов і-тривалій{3}}експлуатаційній надійності. Щоб забезпечити ефективну довгострокову-роботу, необхідне регулярне технічне обслуговування та перевірка кабелів. Цей посібник містить систематичний огляд стратегій технічного обслуговування, загальних проблем і рішень для фотоелектричних кабелів UL 4703, а також порівняльний аналіз із звичайними кабелями THHN, що допомагає оперативним групам оптимізувати плани розміщення кабелів.

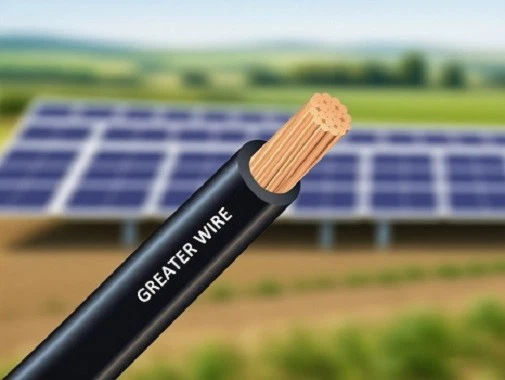

ОглядUL 4703 PV кабелі
Структура кабелю
Фотоелектричні кабелі UL 4703 зазвичай складаються з:
- Диригент: виготовлено з-міді високої чистоти, що забезпечує низький опір і високу гнучкість.
- Ізоляційний шар: матеріал із зшитого поліолефіну (XLPE), стійкий до високої температури та УФ.
- Шар оболонки: високо{0}}полімерний матеріал, стійкий до атмосферних впливів, водонепроникний і хімічно стійкий.
Ця багатошарова-структура забезпечує стабільну роботу кабелів UL 4703 під час тривалого-впливу назовні.
Технічні характеристики
- Номінальна напруга: до 1000 В або 1500 В постійного струму
- Робоча температура: від -40 градусів до 125 градусів
- Стійкість до навколишнього середовища: стійкий до-УФ-променів,-озону, вологості-теплового циклу, стійкий до кислот і лугів
- Застосовні середовища: Послідовні з’єднання фотоелектричних модулів, об’єднувальні коробки, інверторні входи, пряма установка під землю або над головою
Порівняння міжUL 4703і кабелі THHN
| Особливість | Фотоелектричний кабель UL 4703 | Кабель THHN |
|---|---|---|
| Середовище використання | Зовнішня сторона постійного струму фотоелектричних систем | Розповсюдження в приміщенні або світло на вулиці |
| Термостійкість | 125 градусів безперервно, короткочасно-до 150 градусів | 90 градусів |
| Стійкість до ультрафіолету | Чудова довготривала-витримка без тріщин | Помірний, потребує додаткового захисту |
| Номінальна напруга | DC 1000В / 1500В | Стандарт змінного струму 600 В |
| Гнучкість | Високий, легко згинається і встановлюється | Середній, відносно жорсткий |
| Термін служби | Більше або дорівнює 25 рокам | 10–20 років (залежно від середовища) |
Технічний аналіз: кабелі UL 4703 спеціально розроблені для фотоелектричних систем постійного струму, забезпечуючи чудову стійкість до УФ-променів і атмосферних впливів порівняно з THHN, що робить їх ідеальними для тривалого -користування поза приміщеннями. THHN краще підходить для розподілу всередині будинків або встановлення механічних трубопроводів.
Важливість технічного обслуговування фотоелектричних кабелів
-
Ризики старіння
Тривале- перебування на сонці, зміна температури та механічний вплив можуть спричинити старіння ізоляції, збільшуючи ризик витоку, короткого замикання та перегріву.
-
Діагностика несправностей
Регулярна перевірка опору ізоляції, цілісності провідника та підвищення температури може завчасно виявити можливі несправності та запобігти простою установки.
-
Переваги обслуговування
1. Подовження терміну служби фотоелектричної системи
2. Зниження витрат на експлуатацію та технічне обслуговування
3. Підвищення ефективності виробництва енергії
4. Забезпечити безпеку персоналу та обладнання
UL 4703 Посібник з обслуговування кабелю
Щоденний огляд
- Візуальна перевірка: Подивіться на наявність тріщин, зміни кольору або потертості на зовнішній оболонці
- Механічний стрес: Перевірте монтажні кронштейни та кабельні стяжки на предмет ослаблення
- Зв'язки: Перевірте коробки об'єднувача, інвертори та клеми на наявність корозії або ослаблених з'єднань
Електричні випробування
- Тест на опір ізоляції: Рекомендовано щокварталу з мегомметром 500 В/1000 В
- Перевірка цілісності провідника: переконайтеся, що мідний провідник цілий і добре-з’єднаний
- Моніторинг температури: Використовуйте інфрачервоні термометри для виявлення аномальних температур у ключових точках
Очищення та захист
- Регулярно видаляйте пил, пташиний послід і хімічні забруднення
- У сильних кислотних/лужних середовищах встановіть захисні труби
- Для встановлення над головою дотримуйтеся достатньої відстані, щоб запобігти стиранню та натягу
Заміна та ремонт
- Незначні пошкодження оболонки можна відремонтувати за допомогою -стійкої до погодних умов термозбіжної трубки
- Серйозне пошкодження провідника або ізоляції вимагає повної заміни кабелю
- Регулярно перевіряйте рН і вологість ґрунту для закопаних кабелів, щоб запобігти корозії оболонки
Технічне порівняння та вибір кабелю
Поширені типи кабелів у фотоелектричних установках включають UL 4703, RHW-2 і XHHW-2.
| Тип кабелю | Ключові характеристики | застосування |
|---|---|---|
| UL 4703 | Висока атмосферостійкість, високі температури, стійкість до ультрафіолету | Фотоелектричний модуль до комбайнера, сторона постійного струму інвертора |
| RHW-2 | Термопластична ізоляція, вологостійка і термостійка | Промислове та будівельне розподілення, закрите/зовнішнє |
| XHHW-2 | XLPE ізоляція, термо- та вологостійка | Висока температура середовища, пряме поховання на відкритому повітрі |
Технічна рекомендація:
- Для-на дальній відстані постійного струму над головою або прямого поховання надайте пріоритет UL 4703
- Для розподілу змінного струму або внутрішньої проводки підходить RHW-2 або XHHW-2
- Регулярне технічне обслуговування та перевірка значно подовжують термін служби кабелю та забезпечують стабільність системи
Експлуатаційні перевагиUL 4703 PV кабелі
1. Переваги продукту: Ми спеціалізуємося на виробництві проводів і кабелів UL, пропонуючи повний асортимент, включаючи THHN, THW, MC Cable, AC Cable тощо. Будь ласка, зверніться до нашого каталогу проводів UL.
2.Відповідність американському ринку: продукти відповідають стандартам UL США та CSA Канади, що забезпечує-надійність транскордонних проектів.
3. Повні технічні характеристики: Стандартні моделі охоплюють широкий діапазон розмірів провідників і номінальної напруги.
4. Швидка доставка: підтримує як великі, так і дрібні партійні замовлення для задоволення термінових потреб проекту.
5. Сила служби: Професійна технічна підтримка під час перед-продажу та після-продажу забезпечує безперебійну експлуатацію та технічне обслуговування.
6.Міжнародне співробітництво: багаторічний досвід виробництва та експорту з партнерами по всьому світу.
7. Гарантія сертифікації: UL-сертифіковані кабелі відповідають довгостроковим-стандартам експлуатації фотоелектричних установок.
8. Кольори та налаштування: доступний у кількох кольорах із можливістю налаштування матеріалів, специфікацій, довжини, кольору, продуктивності, маркування та упаковки.
Приклади з технічного обслуговування
Випадок 1: Запобігання старінню підземних кабелів
У фотоелектричній установці закопані кабелі UL 4703 показали незначне старіння ізоляції під час періодичних випробувань опору ізоляції. Своєчасне встановлення захисних гільз запобігло можливим перебоям з електропостачанням.
Випадок 2: Усунення потертостей під час монтажу над головою
В іншій фотоелектричній установці повітряні кабелі UL 4703 зазнали незначного стирання через вітер. Техніки відремонтували пошкоджені ділянки, використовуючи термозбіжну трубку, стійку до погодних умов, забезпечуючи безперервну роботу.
Ключові моменти технічного обслуговування
- Важливі щоденні візуальні перевірки та надійні з’єднання
- Контроль опору ізоляції та температури є критично важливими
- Порівняльний аналіз допомагає оптимізувати вибір кабелю
- Своєчасна заміна та ремонт запобігають ескалації несправностей
- Настроювані послуги покращують зручність обслуговування
Завдяки належним стратегіям технічного обслуговування кабелі UL 4703 можуть стабільно працювати протягом 25 років, забезпечуючи надійну підтримку фотоелектричних систем виробництва електроенергії.
