При проектуванні або встановленні сонячної енергетичної системи одним із найважливіших компонентів є сонячний кабель або сонячний провід, оскільки він з'єднує сонячні батареї до інвертора та інших системних елементів. Погано підібраний кабель може призвести до неефективності, проблем безпеки або навіть відмови в системі. Серед різних типів кабелів, доступних для фотоелектричних (PV), кабель H1Z2Z 2- K виділяється через його надійність, гнучкість та відповідність стандартам безпеки.
У цій статті ми вивчимо, як вибрати відповідні специфікації сонячного кабелю H1Z2Z 2- K для вашої сонячної установки, враховуючи ключові фактори, такі як кабельний матеріал, ізоляція, оцінка температури, резистентність до УФ та відповідність регуляторних норм.
1. Що єH1Z2Z 2- K Кабель?
Кабель H1Z2Z 2- K-це тип гнучкого багатоядерного електричного кабелю, спеціально розробленого для фотоелектричних (сонячних) програм. Позначення H1Z2Z 2- K є частиною міжнародного стандарту, який вказує на конкретні характеристики кабелю, включаючи його побудову, ізоляцію та використання в сонячних системах.
Основні особливості H1Z2Z 2- K кабель включає:
H1:Висока ізоляція, стійка до тепла та УФ -випромінювання.
Z2:Подвійна ізоляція ізоляції, що забезпечує чудовий механічний захист.
K:Гнучкі, придатні для установок, які потребують високого ступеня руху або згинання.
Цей кабель спеціально розроблений для відкритих та внутрішніх установ у сонячних системах, де кабелі піддаються впливу факторів навколишнього середовища, таких як зміни температури, УФ -світло та волога.
2. Ключові фактори виборуСонячний кабельСпецифікація
Для забезпечення ефективної та безпечної роботи системи сонячної енергії, вибір правильних специфікацій сонячного кабелю має вирішальне значення. Нижче наведені основні фактори, які слід враховувати при виборі кабелів H1Z2Z 2- K для вашої установки:
2.1 Матеріал провідника (мідь проти алюмінію)
Матеріал провідника є одним з найважливіших факторів вибору кабелю. Два найпоширеніші матеріали, що використовуються в сонячних кабелях, - це мідь та алюміній.
Мідь: Мідні кабелі мають менший опір порівняно з алюмінієвими кабелями, що призводить до зменшення втрати потужності, особливо на великі відстані. Вони більш гнучкі та легше працювати. Однак мідні кабелі, як правило, дорожчі, ніж алюміній.
Алюміній: Алюмінієві кабелі є більш економічними, але мають більший опір, що може спричинити більші втрати потужності на великі відстані. Вони також, як правило, є менш гнучкими і більш схильні до корозії, якщо не належним чином підтримуються.
Для кабелів H1Z2Z 2- K мідь часто віддається перевагу завдяки своїй чудовій провідності, гнучкості та довговічності, які є важливими для сонячних систем, які потребують високої ефективності та надійності.
2.2 Ізоляційний матеріал та резистентність до УФ
Ізоляційний матеріал є вирішальним фактором довговічності та продуктивності кабелю. Сонячні кабелі піддаються впливу сонця, погоди та інших факторів навколишнього середовища, тому ізоляція повинна бути стійкою до ультрафіолетового, захищеним від погодних умов і здатною вилікувати екстремальні температури.
Гума ізоляція: H1Z2Z 2- K Кабелі, як правило, використовують гумову ізоляцію, яка стійка як до високої, так і низької температури. Він може впоратися з широким температурним діапазоном, від низького, як -40 ступінь до 90 градусів.
УФ -опір: Кабель повинен бути стійким до УФ, особливо для відкритих установ. Експозиція УФ може погіршити ізоляцію з часом, що призводить до потенційного збої. H1Z2Z 2- K Кабелі розроблені для протистояння УФ -випромінюванням, гарантуючи, що вони підтримують свою цілісність під тривалим експозицією сонячного світла.
2.3 Рейтинг напруги кабелю
Рейтинг напруги кабелю повинен відповідати робочій напрузі вашої сонячної системи. Сонячні панелі часто мають діапазон напруги, і важливо вибрати кабель, який може зручно обробляти цю напругу. Для більшості житлових та комерційних сонячних систем рейтинг напруги кабелів повинен бути щонайменше настільки високим, як максимальна вихідна напруга системи.
H1Z2Z 2- K Кабелі, як правило, мають показники напруги до 1, 000 V для постійних систем (постійний струм), що підходить для більшості стандартних сонячних установ. Для систем високої напруги вам може знадобитися розглянути кабелі з більш високими рейтингами напруги.
2.4 Поточна перенесена потужність
Поточна ємність кабелю визначає, скільки електричного струму кабель може безпечно переносити без перегріву. Це залежить від області поперечного перерізу провідника, ізоляційного матеріалу та температури.
Чим більша площа поперечного перерізу провідника, тим вище струм, який може переносити кабель. Для сонячних установок важливо вибрати кабель з поточною ємністю, яка відповідає очікуваному виходу ваших сонячних панелей та інверторів.
Як правило, для типової житлової сонячної системи живлення зазвичай використовується кабель від 4 мм² до 6 мм², але для більших систем може знадобитися кабелі з 10 мм² або навіть 16 мм².
2.5 Рейтинг температури
Сонячні кабелі повинні добре працювати при широкому діапазоні температур. Загалом, кабелі в Сонячній системі будуть піддаватися як екстремальному теплі, так і холодному. Тому критично важливим є вибір кабелю з відповідним рейтингом температури.
H1Z2Z 2- K Кабелі оцінюються для використання в температурі від -40 ступеня до 90 градусів (або вище для деяких спеціальних версій), що робить їх придатними як для гарячих кліматів (де сонячні панелі можуть стати дуже гарячими), і холодніші клімат.
2.6 Гнучкість
Гнучкість кабелю особливо важлива в установах, де кабель потрібно буде рухати по кутах, через тісні місця або часто переміщувати. H1Z2Z 2- K кабелі відомі своєю високою гнучкістю, що корисно в динамічних установах, таких як сонячні системи на даху, де кабелі часто зігнуті та закручені.
Гнучкі кабелі простіше встановити і рідше страждають від механічних пошкоджень або стресу з часом. Гнучка конструкція кабелів H1Z2Z 2- K робить їх придатними як для фіксованих, так і для мобільних установок.
3. Відповідність та стандарти регулювання
Вибираючи сонячні кабелі, важливо забезпечити, щоб вони відповідали відповідним стандартам безпеки та якості. Відповідність міжнародними стандартами забезпечує безпечний, довговічний та надійний для використання в сонячних системах.

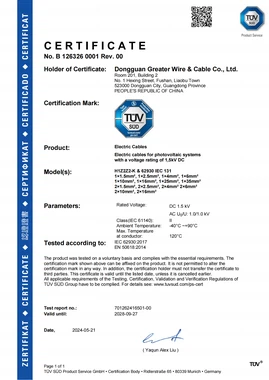

H1Z2Z 2- K Кабелі, як правило, відповідають європейським стандартам, такими як EN 50618 та IEC 62930 для сонячних додатків. Ці стандарти гарантують, що кабель підходить для використання у фотоелектричних системах, забезпечуючи його електричні, механічні та екологічні показники.
Більше того, кабелі повинні дотримуватися місцевих правил щодо пожежної безпеки, електричної безпеки та інших будівельних кодів, щоб забезпечити відповідність місцевим стандартам установки.
4. Міркування встановлення
При встановленні сонячних кабелів слід враховувати кілька факторів, щоб забезпечити встановлення як безпечним, так і ефективним:
Кабельна маршрутизація: Кабель повинен бути направлений таким чином, що мінімізує пошкодження від УФ -випромінювання, фізичного зносу або теплового розширення. Для відкритих установок важливо використовувати УФ-стійкі кабелі, такі як H1Z2Z 2- K, який витримає тривалу експозицію сонячного світла.
Довжина кабелю: Довжину кабелю слід обережно обрати, щоб мінімізувати падіння напруги. Для більш тривалих пробіжок кабелів, можливо, вам доведеться збільшити розмір кабелю (область поперечного перерізу) для зменшення опору та втрати потужності.
Захист кабелю: Хоча H1Z2Z 2- K кабелі є надійними, все ще важливо захистити кабель від механічних пошкоджень, використовуючи кабельні канали або захисні покриття в районах, де ймовірні фізичні пошкодження.
