У будівництві електричних систем визначення розміру провідника є одним із найбільш фундаментальних, але часто неправильно розуміючих проектних рішень. Theплоща поперечного-перерізу провідника, виражається якАмериканський калібр дроту (AWG)абоквадратні міліметри (мм²), має прямий і вирішальний вплив напоточна-ємність, теплові характеристики, падіння напруги, безпека та -тривала надійність aбудівельний дрітсистема.
Неправильний вибір розміру провідника є основною причиноюперегрів, погіршення ізоляції, ризик пожежі, надмірне падіння напруги та не-відповідність нормам. Навпаки,-великі провідники невиправдано збільшують витрати на матеріали та ускладнюють встановлення без пропорційних переваг.

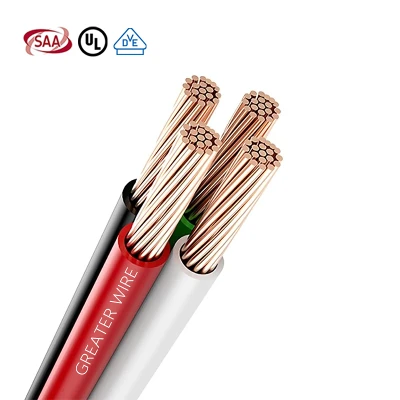

Розуміння площі-перерізу провідника
Визначення площі-перерізу
Площа поперечного-перерізу провідника відповідаєефективна металева площа, доступна для протікання струму. Зазвичай це виражається в:
AWG (американський калібр дроту)– використовується переважно в Північній Америці
мм² (квадратний міліметр)– використовується в IEC-регіонах і на міжнародному рівні
Більша площа-перерізу означаєменший електричний опір, що дозволяє безпечно протікати більше струму без надмірного виділення тепла.
AWG проти мм²: концептуальні відмінності
AWG є aлогарифмічна шкала:
Менші числа AWG вказуютьбільші провідники
Більші числа AWG вказуютьменші провідники
Навпаки, mm² це aпряме лінійне вимірювання:
Більші значення в мм² безпосередньо відповідають більшим провідникам
Під час вибору будівельного дроту важливо розуміти цю відмінність, щоб уникнути помилок у розмірі, особливо в-транскордонних або міжнародних проектах.
Зв’язок між розміром провідника та -пропускною здатністю до струму
Електричний опір і тепловиділення
Струм{0}}пропускна здатність (сила напруги) будівельного дроту принципово обмеженатепло.
Електричний опір обернено пропорційний площі-перерізу провідника
Під час течії струму резистивні втрати виробляють тепло (I²R втрати)
Великі провідники виробляють менше тепла при тому самому струмі
Якщо тепло не може ефективно розсіюватися, температура провідника підвищується, потенційно перевищуючи межі ізоляції.
Потужність струму як теплова межа
Сила струму не визначається силою струму в провідникуможенести на мить, але наскільки він може нестибез перевищення допустимої температури ізоляції.
Таким чином, площа поперечного-перерізу провідника безпосередньо впливає на:
Максимальний безперервний струм
Дозволене короткочасне-перевантаження
Термічне старіння ізоляції
Номінальна потужність вБудівельний дрітСтандарти
Роль електричних правил
Значення струму для будівельного дроту встановлюються електричними нормами та стандартами, такими як:
NEC (Північна Америка)
IEC 60364 (міжнародний)
Національні адаптації (BS, DIN, JIS тощо)
Ці стандарти враховують:
Матеріал провідника (мідь або алюміній)
Тип ізоляції та температурний клас
Умови монтажу
Класи температури ізоляції
Загальні рейтинги ізоляції будівельних проводів включають:
60 градусів
75 градусів
90 градусів
Для того самого розміру провідника:
Вища температура-номінальної ізоляції забезпечує вищу струмоємність
Сам розмір провідника не змінюється, але змінюється допустимий струм
Це підкреслює цеплоща провідника та тип ізоляції повинні розглядатися разомпри виборі будівельного дроту.
Матеріал провідника та його вплив
Мідь проти алюмінію
Мідь має менший питомий опір, ніж алюміній. Для тієї самої-площі поперечного перерізу:
Мідь несе більше струму
Алюміній потребує більшого поперечного-перерізу, щоб досягти еквівалентної струму
Тому при використанні алюмінієвого будівельного дроту збільшення розміру є обов’язковим для підтримки безпеки та відповідності.
Механічні аспекти та питання завершення
Великі розміри провідників також впливають на:
Радіус вигину
Сумісність термінації
Розмір наконечника та роз'єму
Ці практичні фактори слід враховувати разом із електричною напругою при виборі специфікацій будівельного дроту.
Падіння напруги та площа-перерізу провідника
Чому падіння напруги має значення
Навіть якщо будівельний дріт відповідає вимогам до струму, недостатній розмір провідника може спричинити надмірне падіння напруги, що призведе до:
Знижена ефективність обладнання
Перегрів двигуна
Несправність системи управління
Зв'язок між площею та падінням напруги
Падіння напруги обернено пропорційне площі-перерізу провідника:
Більші провідники → менша падіння напруги
Менші провідники → більше падіння напруги
Багато стандартів рекомендують обмежити падіння напруги до:
3% для розгалужень
5% для годівниць і загальної системи
У довгих кабелях вибір розміру провідника часто залежить відпадіння напруги, а не лише струм.
Умови встановлення та коефіцієнти зниження
Вплив температури навколишнього середовища
Вищі температури навколишнього середовища зменшують здатність будівельного дроту розсіювати тепло, вимагаючи:
Зниження напруги
Більша площа поперечного-перерізу провідника
Ігнорування зниження температури є поширеною причиною перегріву.
Групування та об’єднання провідників
Якщо кілька будівельних проводів прокладено разом:
Накопичується тепло
Необхідно зменшити напругу окремого провідника
Для компенсації дизайнерам може знадобитися:
Збільште розмір провідника
Зменшити навантаження на ланцюг
Наслідки малорослостіБудівельний дріт
Теплове перенапруження та ризик пожежі
Використання провідника з недостатньою площею-перерізу може призвести до:
Постійний перегрів
Деградація ізоляції
Підвищений ризик пожежі
Ці збої часто розвиваються поступово і залишаються прихованими, поки не станеться серйозне пошкодження.
Зменшений термін служби
Навіть без негайного виходу з ладу малогабаритний будівельний дріт відчуває:
Прискорене старіння ізоляції
Знижена діелектрична міцність
Скорочений термін служби
Наслідки негабаритного будівництва дроту
Вартість і труднощі встановлення
Будівельний провід великого розміру, незважаючи на електричну безпеку, може спричинити:
Вищі витрати на матеріали
Збільшений робочий час
Труднощі в маршрутизації та завершенні
Практичні обмеження
Негабаритність може перевищувати:
Межі заповнення трубопроводу
Номінальні характеристики клем і вимикачів
Обмеження конструкції обладнання
Правильний вибір поєднує безпеку, продуктивність і практичність.
Як вибрати правильну площу-перерізу провідника
Крок 1: Визначте струм навантаження
обчислити:
Безперервні та-непостійні навантаження
Піковий робочий струм
Застосуйте код{0}}необхідні коефіцієнти безпеки.
Крок 2: Визначте умови встановлення
Розглянемо:
Температура навколишнього середовища
Групування та маршрутизація
Середовище встановлення (сухе, вологе, вологе)
Ці фактори безпосередньо впливають на необхідний розмір провідника.
Крок 3: Виберіть тип ізоляції та температуру
Виберіть ізоляцію будівельних проводів, яка:
Відповідає екологічним вимогам
Забезпечує достатній термічний запас
Вищий{0}}температурний рівень ізоляції може дозволити менші розміри провідників у межах обмежень коду.
Крок 4. Перевірте відповідність падіння напруги
Для тривалих пробігів або чутливих навантажень:
Розрахувати падіння напруги
За потреби збільште площу-перерізу провідника
Цей етап необхідний для двигунів, систем освітлення та схем керування.
Крок 5: Підтвердьте відповідність застосовним стандартам
Переконайтеся, що вибраний будівельний провід:
Відповідає місцевим електричним нормам
Використовує визнаний розмір AWG або мм²
Має відповідні сертифікати
Відповідність так само важлива, як і технічна правильність.
Приклади застосування
Провід житлових будинків
Житлові мережі зазвичай мають пріоритет:
Економічна ефективність
Стандартні розміри провідників
Помірні межі падіння напруги
Правильний розмір гарантує безпеку без зайвих зайвих специфікацій.
Провід для комерційних і промислових будівель
Ці програми часто вимагають:
Більші площі поперечного-перерізу провідника
Більш жорсткий контроль падіння напруги
Вищі запаси надійності
Вибір розміру провідника більш консервативний через вищі навантаження та робочі цикли.
Життєвий цикл та економічні міркування
Відповідний розмір провідникабудівельний дрітсистеми:
Зменшує витрати на обслуговування
Покращує енергоефективність
Подовжує термін служби
Невелике збільшення розміру провідника може принести значні довгострокові переваги-.
Поширені помилки вибору, яких слід уникати
Вибір тільки за напругою, ігноруючи падіння напруги
Ігнорування факторів зниження
Плутання щодо еквівалентності AWG і мм²
Неврахування майбутнього розширення навантаження
Уникнення цих помилок значно підвищує надійність системи.
Розмір провідника є основним параметром безпеки
Площа поперечного-перерізу дроту будівлі безпосередньо визначає йогострум-навантажувальна здатність, термічна поведінка, характеристики напруги та статус відповідності. Це не простий чисельний вибір, а комплексне інженерне рішення, яке має враховувати:
Характеристики електричного навантаження
Установка та умови навколишнього середовища
Номінальна температура ізоляції
Вимоги до падіння напруги
Застосовні електричні норми
Забезпечується правильний вибір розміру жили будівельного дротуелектробезпека, ефективність системи, відповідність нормативним вимогам і-тривала надійність. Навпаки, неправильне визначення розміру-незалежно від того, заниженого чи завищеного-спричиняє ризики та витрати, яких можна уникнути.
У професійному електропроектуванні та будівництві,вибір правильної площі-поперечного перерізу дроту будівлі є одним із найважливіших рішень, що впливає на успіх і безпеку всієї електричної системи.
