1. Структура та характеристикиКабель MC

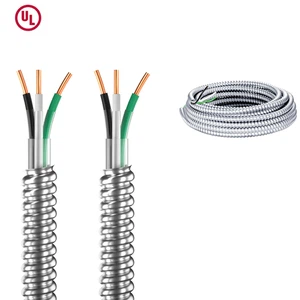

Кабелі MC складаються з декількох ланцюгів мідних або алюмінієвих провідників, загорнуті в металеву броню (зазвичай алюмінієву або оцинковану сталь) на зовнішньому шарі та оснащені внутрішнім ізоляційним шаром. Оригінальний намір його проектування полягає у забезпеченні чудових механічних можливостей захисту, одночасно посилюючи електромагнітні екранування.
Входячи з 10 каліброваного кабелю MC, як приклад, його провідник діаметр порівняно товстий і може переносити великий струм. Він зазвичай використовується в системах освітлення, обладнанням з високою потужністю та системами HVAC (опалення, вентиляції та кондиціонування). Кабель 10/5 MC відноситься до кабелю MC MC 5- з 10 калібру (AWG), що підходить для електричного обладнання, яке вимагає додаткових контрольних проводів, таких як біполярні комутатори та ланцюги вентиляторів.
Крім того, покриття 10/2 ПВХКабель MCДодає шар зовнішньої оболонки ПВХ поверх звичайного кабелю MC, що робить його більш міцним у вологому та корозійному середовищі. Кабель 250 MC зазвичай відноситься до кабелю MC Cable, кожні 250 футів (приблизно 76,2 метра), придатні для масштабних проектів кабелів для зменшення проміжних суглобів та підвищення ефективності будівництва.
2.Ди кабелі MC потребують додаткового захисту?
Хоча самі кабелі MC мають міцну металеву оболонку, в деяких випадках все ще потрібні додаткові захисні заходи. В основному це залежить від його встановлення та місцевих електричних регуляторних вимог.
1. Ризик механічного пошкодження
Хоча металева броня MC Cables може протистояти загальному фізичному пошкодженню, у наступних сценаріях все ще може знадобитися додатковий захист:
Земля або закопана установка: На фабричних майстернях або складах, якщо кабелі піддаються впливу на землі, вони можуть бути подрібнені навантажувачами, візками або іншим важким обладнанням, що спричиняє деформацію або навіть пошкодження шару броні. Тому в таких умовах кабелі MC потребують додаткового захисту за допомогою трубопроводів або кабельних лотків.
Зовнішнє середовище експозиції: Звичайні кабелі MC не мають водонепроникних можливостей. Незважаючи на те, що кабелі MC, покриті 10/2 ПВХ, мають зовнішню оболонку ПВХ для підвищення водонепроникних продуктивності, все ще рекомендується використовувати додаткові захисні шари, такі як водонепроникні рукави або ультрафіолетові оболонки, коли вони піддаються впливу дощу, снігу або ультрафіолетового випромінювання.
2. Вологе та корозійне середовище
Деякі промислові ділянки, такі як хімічні установи, харчові установи або очисні споруди, можуть мати корозійний вплив на металеві броні кабелів MC через наявність великої кількості корозійних газів або рідин у повітрі. У цих умовах покривало 10/2 ПВХКабель MCСлід віддати перевагу, оскільки його додаткова зовнішня оболонка ПВХ може ефективно запобігти хімічній ерозії. Однак в екстремальних умовах все ще може знадобитися додаткові антикорозійні захист, наприклад, покриття спеціальними антикорозійними покриттями або використання кабелів MC, виготовленого з матеріалу з нержавіючої сталі.
3. Електричні міркування
Згідно з NEC (Національний електричний кодекс), кабелі MC можуть вимагати додаткових заходів екранування в певних областях з високим рівнем ризику, таких як вибухонебезпечне середовище, області медичного обладнання або центри обробки високої безпеки, для зменшення електромагнітних перешкод або забезпечення більш високих стандартів пожежної безпеки. Наприклад, у медичних умовах рекомендується використовувати MC -кабелі з додатковими заземлюючими проводами для підвищення електричної безпеки.
Крім того, у сценаріях навантаження високого струму, наприклад, використання кабелю 250 МС для масштабної проводки, слід забезпечити, щоб зовнішнє середовище кабелю не спричиняло перегріву. Якщо кабелі зосереджені у вузькому просторі, можуть знадобитися додаткові заходи розсіювання тепла, наприклад, використання вентильованих кабельних лотків або підтримка певної відстані, щоб запобігти надмірній температурі кабелю впливати на термін служби.
3. Зареєстровані рішення для додаткового захистуКабелі MC
Згідно з різними сценаріями додатків, наступні наведені кілька загальних додаткових методів захисту:
Використання кабельних лотків або транкінг: на фабриках або комерційних будівлях, використання кабельних лотків або транкінг може зменшити ризик механічного пошкодження та покращити чистоту проводки.
Використовуючи водонепроникний трубопровід: Для 10 калібру MC -кабелів, встановлених у вологих або зовнішніх середовищах, рекомендується використовувати ПВХ або металевий водонепроникний канал для додаткового захисту, щоб запобігти потраплянню вологи.
Покриття антикорозійного шару: У хімічному середовищі обробка антикорозійного покриття може бути застосована до металевої броні MC кабелів для продовження терміну експлуатації їх обслуговування.
Підтримуйте розумний інтервал проводки: Для масштабних установ 250 мс кабелів слід уникати надмірного укладання кабелів для зменшення проблем з розсіюванням тепла.
Самі MC кабелі мають потужні можливості механічного захисту, але додаткові захисні заходи все ще потрібні в певних конкретних середовищах, таких як високий механічний вплив, вологе або корозійне середовище та високі навантаження струму. Наприклад, кабель MC з покриттям з ПВХ 10/2 поставляється з оболонкою з ПВХ і підходить для вологого середовища, тоді як кабель 10/5 MC та 10 калібру MC можуть потребувати додаткового захисту при закладенні на відкритому повітрі або на землі. Під час проведення масштабного кабелю для 250 МС кабелів слід звернути особливу увагу на розсіювання тепла та управління навантаженням.
