опис

Технічні параметри

Атестація

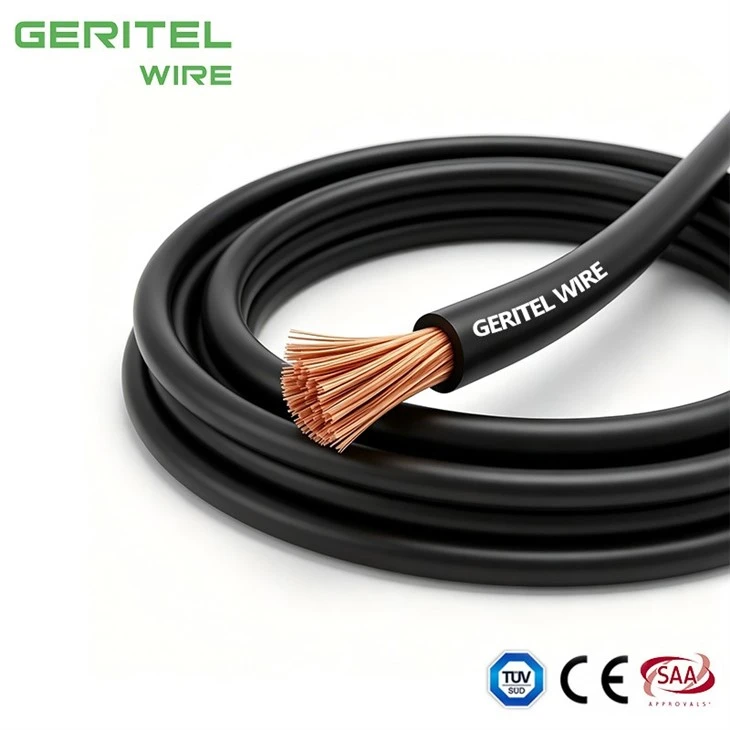

single core PVC cable for packaging machines

РЕАЛЬНИЙ ЗНІМ ПРОДУКТУ

internal wiring wire for packaging machines

flexible panel wire for conveyor systems

Гнучкий машинний дріт для фіксованих внутрішніх ланцюгів обладнання

Машинобудівникам потрібні провідники, які можна було б ефективно прокласти всередині блоків керування, електричних відсіків і захищених зон клем. H07V-K підходить для проводки керування машиною на стаціонарних внутрішніх ланцюгах, де важлива гнучкість під час складання. Його тонкожильна-конструкція дозволяє кабелю промислового обладнання згинатися навколо компонентів і крізь канали шафи, не будучи призначеним для повторного динамічного переміщення. GERITEL WIRE може підтримувати виробників комплектного обладнання за допомогою вибору кольору, індивідуальної ідентифікації, пакування котушок та експортної документації. дляМашинний дріт OEM, остаточний вибір кабелю має враховувати напругу ланцюга, силу струму, температуру, конструкцію клем і те, чи потребує обладнання регіональних або мульти{0}}стандартних схвалень, крім стандарту H07V-K.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВИРОБУ

single core PVC cable for conveyor systems

Додатки

Електропроводка ПВХ-панелі для використання в панелях управління комутаторами, реле та контрольно-вимірювальних панелях силових розподільних пристроїв, а також для таких цілей, як внутрішні роз’єми в обладнанні випрямлячів, пускачах двигунів і контролерах.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Номінальна напруга Uo/U	H05V-K:300/500V H07V-K:450/750V
Температурний рейтинг	Виправлено: від -30 градусів до +70 градусів Зігнутий: від -5 градусів до +70 градусів
Мінімальний радіус вигину	Стаціонарний: 6 x загальний діаметр
Диригент	Гнучкий мідний провідник 5 класу
Ізоляція	ПВХ (полівінілхлорид)
Колір ізоляції	Червоний, чорний, синій, помаранчевий, жовтий, білий, зелений/жовтий, фіолетовий, рожевий, сірий, коричневий
СТАНДАРТИ	EN 50525-2-31, EN 60228 Вогнестійкий відповідно до IEC/EN 60332-1-2 Стійкий до ультрафіолету

РОЗМІРИ

НОМІНАЛЬНА ПЛОЩА ПОПЕРЕЧНОГО ПЕРЕРІЗУ мм²

	НОМІНАЛЬНИЙ ГАБАРИТНИЙ ДІАМЕТР мм²	НОМІНАЛЬНА ВАГА кг/км
	НОМІНАЛЬНИЙ ГАБАРИТНИЙ ДІАМЕТР мм²	НОМІНАЛЬНА ВАГА кг/км
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

ПРОВІДНИКИ

ІМЕННИЙ ХРЕСТ РОЗДІЛAL ОБЛАСТЬ мм²	МАКСИМАЛЬНИЙ ДІАМЕТР ПРОВОДУ В ПРОВІДНИКУ мм	МАКСИМАЛЬНИЙ ОПІР ПРОВІДНИКА ПРИ 20 градусах Ом/км
ІМЕННИЙ ХРЕСТ РОЗДІЛAL ОБЛАСТЬ мм²	МАКСИМАЛЬНИЙ ДІАМЕТР ПРОВОДУ В ПРОВІДНИКУ мм	Звичайні дроти
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

ІМЕННИЙ ХРЕСТ ЕКЦІЙНА ЗОНА мм²	РЕФЕРЕНТНИЙ МЕТОД А (ДОДАНО В ПРОВОД В ТЕРМО ІЗОЛЯЦІЙНА СТІНА ТОЩО) ампер		РЕФЕРЕНТНИЙ МЕТОД B (ЗАКРИТО В КРУБ В СТІНУ АБО В ТРАНКІНГ ТОЩО) ампер		РЕФЕРЕНТНИЙ МЕТОД C (ОБРИЗАНО ПРЯМО) ампер		РЕФЕРЕНТНИЙ МЕТОД F (У ВІЛЬНОМУ ПОВІТРІ АБО В ПЕРФОРОВАНОМУ КАБЕЛЬНОМУ ЛОТКУ ТОЩО ГОРИЗОНТАЛЬНОМУ АБО ВЕРТИКАЛЬНОМУ ТОЩО) ампер
							Зворушливо			Через інтервал один діаметр
							Зворушливо			2 кабелі, однофазний-змінний струм або постійний струм, або 3 кабелі, три{3}}фазний змінний струм, плоский
	2 Кабелі Однофазний- ACабо DC	3 або 4 кабелі Три{0}}фази AC	2 Кабелі Однофазний- ACабо DC	3 або 4 кабелі Три{0}}фази AC	2 Кабелі Однофазний- Змінний або постійний струм	3 чи 4Кабелі три-Фаза AC	2Кабелі Однофазний Змінний або постійний струмплоский	3 Кабелі Три{0}}фази ACflat	3 Кабелі Три{0}}фази ACtrefoil	Горизонтальний	Вертикальний
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

СЕРТИФІКАЦІЇ

internal wiring wire for conveyor systems

wire for robot control cabinets

УПАКОВКА

рулет

flexible panel wire for robot control cabinets

Пластикова котушка

single core PVC cable for robot control cabinets

Мала дерев'яна котушка

ЗАСТОСУВАННЯ

internal wiring wire for robot control cabinets

Промислова панель управління

Відновлювані джерела енергії

Розводка електрощита

СПРАВА

flexible panel wire for factory automation systems

Оновлення комутатора аеропорту Аделаїди

single core PVC cable for factory automation systems

Промисловий головний розподільний щит

internal wiring wire for factory automation systems

Заміна гнучкого кабелю головного розподільного щита

ЧОМУ ОБИРАЮТЬ НАС

30Роки досвіду
в одному-сервісі

Dongguan Greater Wire & Cable Co., Ltd. є професійним виробником інженерного-кабелю в Китаї, який постачає сертифіковані електричні кабельні рішення для будівельних, промислових, гірничодобувних, енергетичних та інфраструктурних проектів по всьому світу.

Маючи фабрику площею 30 000 м², 30 виробничих ліній, досвідчених інженерів і сувору команду контролю якості, ми надаємо надійну, відстежувану та сумісну кабельну продукцію для міжнародних інженерних застосувань. Наші продукти підтримуються такими сертифікатами, як SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS та ISO.

Ми прагнемо безпеки, якості, прозорості та довгострокового-партнерства. Від перевірки сировини до тестування готової продукції кожна партія ретельно контролюється, щоб забезпечити стабільну продуктивність і надійне використання в проекті.

Кращий кабель - Сертифікована якість. Надійне постачання. Інженерна цінність.

15K

Готові проекти

150+

професійний персонал

15K

щасливі клієнти

92+

нагороди та сертифікати

ОБЛАДНАННЯ ЗАВОДУ

flexible panel wire for process automation panels

single core PVC cable for process automation panels

internal wiring wire for process automation panels

ГЛОБАЛЬНІ СЕРТИФІКАЦІЇ

flexible panel wire for machine tools

ФОТО КЛІЄНТІВ

single core PVC cable for machine tools

МІЖНАРОДНІ ПЕРЕВЕЗЕННЯ

Морські перевезення

Ми пропонуємо надійні рішення для морських перевезень для-великих замовлень. Ваші товари надійно упаковуються та відправляються в контейнерах, що забезпечує-рентабельну доставку до портів по всьому світу.

Авіаперевезення

Для швидшої доставки наша служба авіаперевезення гарантує, що ваші продукти швидко дістануться до міжнародних пунктів призначення з дбайливим поводженням і повним відстеженням у дорозі.

Міжнародний експрес

Потрібні термінові відправлення? Наша міжнародна експрес-служба ефективно доставляє малі та середні замовлення, забезпечуючи обслуговування-до-дверей із-відстеженням у реальному часі для душевного спокою.

КООПЕРАТИВНИЙ ПАРТНЕР

Ми шукаємо партнера для розширення нашого бізнесу.

flexible panel wire for production line controls

single core PVC cable for production line controls

internal wiring wire for production line controls

panel wiring cable for motor starter panels

flexible copper wire for motor starter panels

PVC insulated wire for motor starter panels

Як з нами співпрацювати?

Просто поділіться своїми вимогами, отримайте наше професійне рішення, перевірте зразки та насолоджуйтесь швидким, надійним виробництвом і доставкою по всьому світу - працювати з нами так просто.

Наша адреса

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, China

Номер телефону

+86 136 6257 9592

+86 135 1078 4550

Електронна-пошта

manager01@greaterwire.com

FAQ

Як уникнути зрізання пасм під час стриплінгу H07V-K?

Під час обробки кабелю для автоматичного зачистки дроту встановіть глибину леза та довжину-відриву, щоб ПВХ видалявся без надрізів мідних ниток. Очищений зразок слід перевіряти перед початком виробництва, особливо після зміни розміру дроту або інструменту. GERITEL WIRE може узгодити виробничу упаковку з-обробкою панелей, автоматизованою обробкою дроту або вимогами дистриб’ютора щодо повторних замовлень.

Чи можна H07V-K затиснути в кільцеві клеми?

H07V-K можна використовувати як провід панелі з обжимним наконечником, якщо наконечник розроблений для класу провідника, а обтискний інструмент/профіль відповідає системі клем. Тестування за допомогою витягування або перевірка процесу корисні для-великого виробництва OEM. Якщо в проекті є кілька ланцюгів або ринків призначення, GERITEL WIRE може допомогти відокремити застосування H07V-K від схем, які потребують LSZH, екранованого, високо-температурного або безперервного-гнучкого кабелю.

Що змушує наконечник відтягувати H07V-K?

Наконечник може відірвати гофрований дріт, якщо розмір наконечника, профіль обжиму, довжина смуги або калібрування інструменту неправильні. Перевірте вставлення провідника та виконайте перевірку процесу, а не просто збільшуйте силу обтиску. GERITEL WIRE може надати перевірку технічних даних і практичне експортне пакування, щоб команда закупівель мала чіткішу інформацію перед тим, як затверджувати масове виробництво.

Чи можна обробляти H07V-K на автоматичних машинах для обжиму-стрічок-?

Так, H07V-K підходить якавтоматизована обробка кабелюколи машина правильно налаштована на ізоляцію та провідник класу 5. Перші-перевірки виробу мають підтвердити довжину відрізу, якість смуги та продуктивність обжиму перед продовженням виробництва. Для довгострокових-програм GERITEL WIRE може координувати узгоджену ідентифікацію кольорів, етикетки та документацію до замовлення, щоб зменшити кількість помилок при отриманні та складанні, яких можна уникнути.
